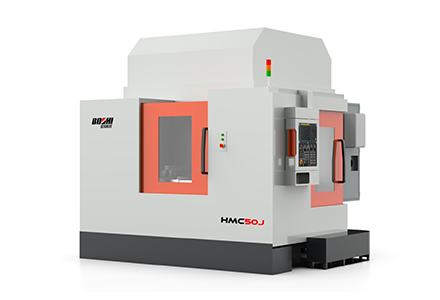

HMC50J臥式加工中心是集臥式銑床、臥式鉆床和臥式鏜床加工功能為一體的數控機床，在一次裝夾的基礎上可實現多面加工，效率大大提高，在保證機床結構穩定的同時縮減外鈑金寬度，降低了占地面積，使用戶更高效的利用空間。機床采用國際著名數控系統，高速配置，控制精度高，能滿足各行業需求。
產品特點：

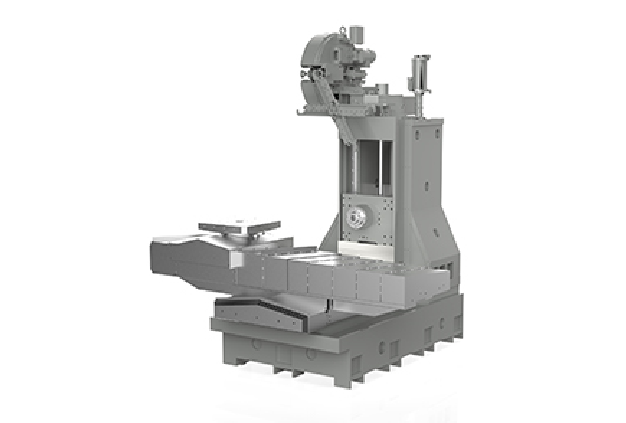

1）機床整體為門型結構，采用雙立柱，箱型滑鞍及主軸箱，使得機床具有良好的剛性；
2）X、Y、Z三軸均采用交流伺服電機與高精度C3級預拉伸滾珠絲杠直接傳動，適宜于工件高精切削；
3）選配的立臥兩用數控轉臺可以完成各種分度工作，分度精度0.001度，實現等分和不等分的孔、槽等連續特殊曲面的加工；
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
HMC50J |
|
|
工作臺 |
工作臺尺寸 |
800×600 T型槽：18T×5×100 |
|
旋轉工作臺尺寸（選配） |
500×500 |
|
|
主軸 |
主軸轉速（r/min） |
12,000 |
|
主軸錐孔 |
BT40 |
|
|
拉釘型式 |
MAS, PT40T-1 |
|
|
行程 |
X軸 |
1100 |
|
Y軸 |
600 |
|
|
Z軸 |
600 |
|
|
加工范圍 |
主軸端到工作臺中心的距離 |
180-780 |
|
主軸中心到工作臺面的距離 |
140-710 |
|
|
進給 |
快速進給速度X/Y/Z（m/min） |
36/36/36 |
|
最高進給速度X/Y/Z（mm/min） |
10,000 |
|
|
刀庫 |
刀具容納數（把） |
24 |
|
刀具選擇方式 |
就近選刀 |
|
|
刀具最大重量 |
8 |
|
|
最大刀具直徑（滿刀/鄰空） |
80/150 |
|
|
最大刀具長度 |
300 |
|
|
其它 |
氣源流量（L/min） |
250 |
|
工作壓力（Mpa） |
0.5-0.6 |
|
|
電源（KVA） |
20 |
|
|
機床外形尺寸 |
3050×2917×2725 |
|
|
機床毛重 |
6600 |
|
|
機床重量 |
6200 |
|
